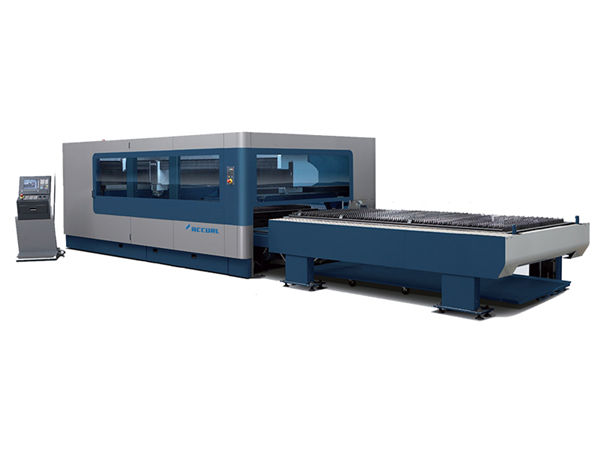

มัดอัตโนมัติ cnc เครื่องตัดไฟเบอร์เลเซอร์

มัดอัตโนมัติ cnc เครื่องตัดไฟเบอร์เลเซอร์

รายละเอียดสินค้า


รับรอง: CE, ISO 9000
เงื่อนไขการชำระเงินและการจัดส่งสินค้า:
ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: ต่อรองได้
รายละเอียดบรรจุภัณฑ์: แพคเกจไม้
เวลาส่ง: 15 - 30 วันทำการ
เงื่อนไขการชำระเงิน: T / T, Wester N Union, MoneyGram
ความสามารถในการจัดหา: 1,000 หน่วยต่อเดือน

คำอธิบายรายละเอียดผลิตภัณฑ์


ชื่อผลิตภัณฑ์:เครื่องตัดไฟเบอร์เลเซอร์แบบแผ่นและท่อประเภทเลเซอร์:ไฟเบอร์เลเซอร์
กำลังแสงเลเซอร์:800w / 1000w / 2000w / 4000Wการรับประกัน:12 เดือน
บริการหลังการขาย:วิศวกรบริการในต่างประเทศน้ำหนัก:3000 กิโลกรัม
ซอฟต์แวร์ควบคุม:CypcutCNC หรือไม่:ใช่
วัสดุที่ใช้งานได้:ท่อโลหะและแผ่นโลหะพาวเวอร์ซัพพลาย:AC380V ± 5% 50 / 60Hz (3 เฟส)

คำอธิบายผลิตภัณฑ์


เราใช้เลเซอร์ไฟเบอร์ที่มีความซับซ้อนที่สุด N-light / IPG ผสมผสานการออกแบบด้วยตนเองของเครื่อง Gantry CNC และตัวเชื่อมที่มีความแข็งแรงสูง หลังจากการหลอมที่อุณหภูมิสูงและการตัดที่แม่นยำโดยเครื่องกัดซีเอ็นซีขนาดใหญ่มันมีความแข็งแกร่งและเสถียรภาพที่ดีกับความแม่นยำสูงนำเข้าและความเร็วสูงไดรฟ์เส้นคู่มือมอเตอร์เซอร์โวความเร็วสูงลำแสงอลูมิเนียมกระบวนการรักษาความร้อนขั้นสูง ความแข็งแกร่งที่ดี ส่วนใหญ่ใช้สำหรับตัดท่อภายใต้โลหะ 20mm ในความเร็วสูงและความแม่นยำสูง ไฟเบอร์เลเซอร์มีข้อดีหลายประการเช่นคุณภาพของแสงสูง, ความสว่างสูง, อัตราการแปลงสูง, การบำรุงรักษาฟรี, การดำเนินงานที่มั่นคงและเชื่อถือได้ในราคาที่ต่ำและขนาดเล็ก ฯลฯ การตัดด้วยเครื่องช่วยเป็นขั้นสูงสุดของการตัดด้วยเลเซอร์ ซึ่งเหมาะอย่างยิ่งสำหรับสแตนเลส, เหล็กคาร์บอน, โลหะผสม, ทองเหลือง, ทองแดง, ไทเทเนียมและวัสดุโลหะอื่น ๆ ตัดความแม่นยำ มันถูกใช้กันอย่างแพร่หลายในผลิตภัณฑ์โลหะ, จักรยาน, เฟอร์นิเจอร์โลหะ, อุปกรณ์ออกกำลังกาย, อุปกรณ์กีฬา, เครื่องจักรกลการเกษตร, ชั้นวางจอแสดงผล, ควบคุมไฟ

คุณสมบัติของเครื่อง


1. การออกแบบของ chucks ไฟฟ้าคู่และเซอร์โวมอเตอร์คู่นำไปใช้กับหลอดตัดเป็นรอบ, สแควร์, หลอดสี่เหลี่ยม, หลอดรูปไข่, I-beam, ฯลฯ
2. นิวเมติกกลิ้งล้อรองรับการออกแบบเพื่อให้แน่ใจว่าการเปลี่ยนความมั่นคงในระหว่างการตัด
3. แหล่งเลเซอร์ประสิทธิภาพสูงและระบบปฏิบัติการที่เสถียรซึ่งให้ผลการตัดที่ดีที่สุด
4. เครื่องเป็นเจ้าของระบบระบายความร้อนที่สมบูรณ์แบบระบบหล่อลื่นและระบบกำจัดฝุ่นเพื่อให้แน่ใจว่ามันสามารถทำงานได้เสถียรได้อย่างมีประสิทธิภาพและคงทน
5. เครื่องสามารถใช้สำหรับตัดความหลากหลายของโลหะที่มีคุณภาพการตัดที่ดีเยี่ยมและมีเสถียรภาพ
6. ด้วยซอฟต์แวร์การเขียนโปรแกรมอัตโนมัติ CAD / CAM และซอฟต์แวร์การซ้อนอัตโนมัติทำให้สามารถประหยัดวัตถุดิบได้สูงสุด
7. การเข้าถึงระบบ CNC ผ่านทางอินเตอร์เฟส Ethernet ทำให้สามารถทำการสื่อสารและตรวจสอบระยะไกลได้ในระหว่างกระบวนการตัดด้วยเลเซอร์

พารามิเตอร์ทางเทคนิค


พลังงานเลเซอร์ไฟเบอร์: 800W, 1000W, 1500W, 2000W, 3000W 4000W (อุปกรณ์เสริม)
ขนาดการทำงาน: 3000 * 1500 มม
ความแม่นยำของตำแหน่ง X และ Y: + -0.05 มม
โหมดการส่ง: นำเข้าเยอรมันแอตแลนตาเกียร์ความแม่นยำสูงและชั้นวางพร้อมเครื่องตัดไฟเบอร์เลเซอร์คู่ขับ

กำลังแสงเลเซอร์800W 1000W 2000W 3000W
แหล่งเลเซอร์เครื่องสะท้อนแสงไฟเบอร์เลเซอร์ Maxphotonics IPG / N-LIGHT
การประมวลผลท่อ / หลอด (Φ x L)Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm สำหรับตัวเลือก; L> 6m สำหรับตัวเลือก)
หมวดหมู่ท่อ / หลอดรอบ, สี่เหลี่ยม, สี่เหลี่ยม, รี, รอบเอว, ฯลฯ ของ
หมุนความเร็ว120 เทิร์น / นาที
การควบคุมซีเอ็นซีCypcut / Germany PA HI8000
หัวเลเซอร์ประเทศสวิสเซอร์แลนด์ Raytools
แหล่งจ่ายไฟAC380V ± 5% 50 / 60Hz (3 เฟส)
พลังงานไฟฟ้ารวม22Kw
ความแม่นยำของตำแหน่ง± 0.03mm / m
ทำซ้ำความแม่นยำของตำแหน่ง± 0.02mm
ความเร็วตำแหน่งสูงสุด70m / นาที
การเร่งความเร็ว1g
การเขียนโปรแกรมโหมดSolidworks, Pro / e, UG ฯลฯ นำเข้าโดยตรง
น้ำหนักเครื่อง6.5-7.5T

ข้อได้เปรียบของเครื่องตัดไฟเบอร์เลเซอร์


1. คุณภาพของเส้นทางที่ดีเยี่ยม: จุดเลเซอร์ขนาดเล็กและประสิทธิภาพในการทำงานสูงคุณภาพสูง
2. ความเร็วในการตัดสูง: ความเร็วในการตัด 2-3 ครั้งกว่าเครื่องตัดเลเซอร์ CO2 แบบเดียวกัน
3. การทำงานที่มั่นคง: นำมาใช้บนโลกนำเข้าไฟเบอร์เลเซอร์, เสถียรภาพในการทำงาน, ชิ้นส่วนที่สำคัญสามารถเข้าถึง 100,000 ชั่วโมง;
4. ประสิทธิภาพสูงสำหรับการแปลงอิเล็กทริค: เปรียบเทียบกับเครื่องตัดเลเซอร์ CO2 เครื่องตัดไฟเบอร์เลเซอร์มีประสิทธิภาพการแปลงโฟโตอิเล็กทริกสามเท่า
5. ต้นทุนต่ำ: ประหยัดพลังงานและปกป้องสิ่งแวดล้อม อัตราการแปลงตาแมวสูงถึง 25-30% ใช้พลังงานไฟฟ้าต่ำเพียงประมาณ 20% -30% ของเครื่องตัดเลเซอร์ CO2 แบบดั้งเดิม
6. การบำรุงรักษาต่ำ: การส่งผ่านสายไฟเบอร์ไม่จำเป็นต้องสะท้อนให้เห็นถึงเลนส์, ประหยัดค่าใช้จ่ายในการบำรุงรักษา;
7. ใช้งานง่าย: การส่งผ่านสายไฟเบอร์ไม่มีการปรับเส้นทางแสง

รายละเอียดเครื่อง


คุณสมบัติของ Bundle Loader อัตโนมัติ
1. โหลดมัดอัตโนมัติสำหรับตัวเลือกซึ่งช่วยประหยัดแรงงานและเวลาโหลดบรรลุวัตถุประสงค์การผลิตจำนวนมาก
2. ท่อกลม, ท่อสี่เหลี่ยมและท่ออื่น ๆ สามารถโหลดอัตโนมัติอย่างเต็มที่โดยไม่ต้องแทรกแซงของมนุษย์
3. รูปร่างท่ออื่น ๆ สามารถให้อาหารกึ่งอัตโนมัติเทียม
4. Max กำลังโหลดกลุ่ม 800 * 800 มม
5. แม็กซ์โหลด Bundle น้ำหนัก 2500 กิโลกรัม
6. กรอบการสนับสนุนเทปสำหรับการลบง่าย
7. ท่อยกของโดยอัตโนมัติ
8. แยกอัตโนมัติและการจัดตำแหน่งอัตโนมัติ
9. แขนหุ่นยนต์บรรจุและให้อาหารอย่างถูกต้อง

อุปกรณ์เก็บรวบรวมอัตโนมัติ:
1. ยกระดับการรองรับอัตโนมัติรับท่อและเศษเหล็กลงในตะกร้า
2. การสนับสนุนระดับภาพสามารถปรับเส้นผ่าศูนย์กลางการสนับสนุนได้อย่างรวดเร็วตามขนาดเส้นผ่าศูนย์กลางท่อ
3. อุปกรณ์ยกภาพที่รองรับการปรับขนาดได้ช่วยประหยัดเวลาในการให้อาหารทำให้มั่นใจว่าจะป้องกันไม่ให้ท่อแกว่ง

ลิฟท์ปรับระบบสนับสนุน:
การตัดท่อที่มีเส้นผ่านศูนย์กลางต่าง ๆ ด้วยระบบสนับสนุนที่ปรับได้เพื่อหาท่อและกรงศูนย์กลางได้อย่างรวดเร็วและแม่นยำเพื่อให้ได้การให้อาหารอย่างรวดเร็วการให้อาหารเพื่อการดูแลประหยัดเวลาในการตั้งค่าการตัดคุณสามารถช่วยสนับสนุนการเชย

เตียงรวม:
1. เป็นแผ่นรอยเตียงทั้งความยาว 8 เมตร
2.Integration เตียงดีกว่าสามารถตรวจสอบ concentricity ของอุปกรณ์แนวตั้งการติดตั้งความแม่นยำรวดเร็วและมีประสิทธิภาพ
3. โครงสร้างทั้งหมดมีความแม่นยำขนาดกะทัดรัด

ส่วนต่อประสานผู้ใช้ 3D:
1. อินเทอร์เฟซที่ใช้งานง่ายความเข้ากันได้ดีกับ Solidworks, Pro / e, ซอฟต์แวร์ UG สะดวกและใช้งานง่าย
2. ออกเดินทางจากเดิมอย่างสิ้นเชิงจากการใช้งานของซอฟต์แวร์การเขียนโปรแกรมซีเอ็นซีแบบดั้งเดิมวิธีการที่ซับซ้อน
3. ลดความต้องการของผู้ปฏิบัติงาน

ฟังก์ชั่นการวินิจฉัยออนไลน์:
CypTube ได้รับฟังก์ชั่นป้อนกลับข้อเสนอแนะของเซอร์โวหัวตัดเลเซอร์และส่วนประกอบอื่น ๆ พร้อมใช้งานออนไลน์เพื่อวินิจฉัยอุปกรณ์จุดล้มเหลว

แอพลิเคชันสินค้า:
แอพลิเคชัน: มันสามารถตัดท่อหลอด squre และตัดท่อรูปทรงพิเศษต่าง ๆ
เส้นผ่าศูนย์กลางท่อ: 20-200 มม
ระยะเวลาในการตัด: 6m / 4m ฯลฯ
ตัดความหนาด้วยแหล่งไฟเบอร์ 500W: สแตนเลส 3mm, เหล็กคาร์บอน 6mm, ทองแดง 2mm, อลูมิเนียม 2mm ฯลฯ , จานชุบสังกะสี 2.5mm ฯลฯ ของ
