เครื่องตัดเลเซอร์ไฟเบอร์เหล็กแผ่นโลหะสำหรับเหล็กสแตนเลส

เครื่องตัดเลเซอร์ไฟเบอร์เหล็กแผ่นโลหะสำหรับเหล็กสแตนเลส

รายละเอียดสินค้า


รับรอง: CE
เงื่อนไขการชำระเงินและการจัดส่งสินค้า:
ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: ต่อรองได้
รายละเอียดบรรจุภัณฑ์: 1 * 40GP คอนเทนเนอร์
เวลาส่ง: 30 วัน
เงื่อนไขการชำระเงิน: L / C, D / A, T / T, D / P, Wester N Union
ความสามารถในการจัดหา: 150sets

คำอธิบายรายละเอียดผลิตภัณฑ์


แอพลิเคชัน ::วัสดุโลหะทั้งหมดตัดความหนา:SS ไม่เกิน 12mm, MS ไม่เกิน 22 ซม
ประเภทเลเซอร์ ::ไฟเบอร์ความถี่พัลส์:1-2000HZ
ระบบกำหนดตำแหน่ง:แสงสีแดงซอฟต์แวร์ควบคุม ::Cypcut
รองรับรูปแบบกราฟฟิค ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTสถานที่กำเนิด::ประเทศจีน
หมายเลขรุ่น ::TY-6020JBบริการหลังการขายให้ ::วิศวกรพร้อมให้บริการเครื่องจักรต่างประเทศ
ความแม่นยำในการทำซ้ำ ::+ -0.03mmอุณหภูมิในการทำงาน::0 ° C-45 ° C
ความชื้นในการทำงาน ::5%-95%แหล่งเลเซอร์:จีนหรือนำเข้า
แรงดันไฟฟ้า::AC380V ± 10% 50HZ (60HZ)พื้นที่ตัด:6000 * 2000mm

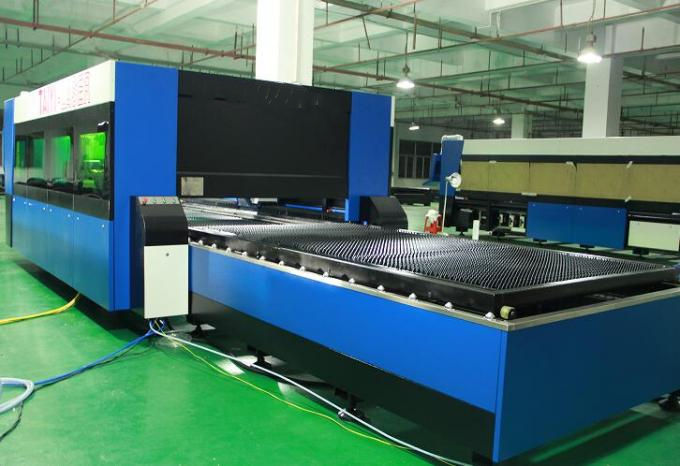

ชื่อผลิตภัณฑ์:เครื่องตัดเลเซอร์ไฟเบอร์เหล็กแผ่นโลหะ TY-6020JB

ข้อได้เปรียบของเครื่องไฟเบอร์เลเซอร์


1. เปรียบเทียบกับเลเซอร์แบบดั้งเดิมไฟเบอร์เลเซอร์เป็นการรักษาสิ่งแวดล้อม
2. การใช้พลังงานที่ต่ำกว่ามาก: ประสิทธิภาพการแปลงด้วยแสงของไฟเบอร์เลเซอร์ 15 เท่าสูงกว่าเลเซอร์แบบดั้งเดิม
3. คุณภาพของจุดเลเซอร์ที่สูงขึ้น: แหล่งกำเนิดแสงเลเซอร์โมดูลเดียว
4. การบริโภคที่ต่ำกว่า: การใช้ไฟฟ้าอยู่ภายใต้ 7KW ต่อชั่วโมง

คุณสมบัติหลักของเครื่องตัดไฟเบอร์เลเซอร์


ร่างกายเครื่อง:
1. ร่างกายของเครื่อง Taiyi ที่มีโครงสร้างเหล็ก 8mm, 600 ℃การรักษาความร้อนเชื่อมได้อย่างแม่นยำเพื่อให้แน่ใจว่าการใช้งาน 20 ปีโดยไม่เสียรูป

2. โครงสำหรับตั้งสิ่งของด้วยการหล่อโลหะผสมแมกนีเซียม, ความมั่นคงแข็งแรงโดยไม่เสียรูปเคลื่อนไหวอย่างรวดเร็ว

3. ระบบการสูบบุหรี่แบบมีประสิทธิภาพสูงทั้งสองด้านของตัวเครื่องฝุ่นที่มีการแบ่งส่วนที่แข็งแกร่งและการรวบรวมการสูบบุหรี่จะลดอันตรายต่อผู้ปฏิบัติงาน

4. ความแม่นยำที่นำเข้าหน้าแปลนลดและเซอร์โวมอเตอร์ความเร็วในการทำงานที่รวดเร็ว

5. ใบมีด 70 ใบและแถบเลื่อน 6 อันบนเตียงเครื่องพร้อมใบมีดปิดเพื่อลดการเตือนของเครื่องแถบเลื่อนที่ทำงานร่วมกับกระบอกสูบเพื่ออัปโหลดและดาวน์โหลดแผ่นงานได้อย่างง่ายดาย

6. กล่องโหลดแบบยืดหยุ่นสามารถเปิดได้ทั้งด้านหน้าและด้านข้างซึ่งเหมาะสำหรับสภาพการทำงานของเครื่องจักร

สเปค


แหล่งกำเนิดแสงเลเซอร์ไฟเบอร์
ช่วงการตัด (L * W)6,000 มม. × 2000 มม
จังหวะเพลา Z250 มม
แม็กซ์ ความเร็วการวางตำแหน่ง120 m / นาที
X, Y เพลาแม็กซ์ เร่งความเร็ว1.0g
รูปแบบการระบายความร้อนน้ำหล่อเย็น
เลเซอร์ความยาวคลื่น1070nm


กำลังขับของแหล่งกำเนิดเลเซอร์



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(ไม่จำเป็น)

นาที. ช่องว่างการตัด≤ 0.1 มม
ความแม่นยำของตำแหน่งของเพลา X, Y และ Z± 0.03 มม
ความแม่นยำในการกำหนดตำแหน่งซ้ำของเพลา X, Y และ Z± 0.01 มม
ความหนาของวัสดุตัด (ตามวัสดุ)0.2 - 25 มม
รุ่นไดร์เวอร์เซอร์โวมอเตอร์นำเข้า
ความต้องการพลังงาน380V, 50/60 Hz
อุณหภูมิในการทำงาน0-45 ℃
เวลาทำงานต่อเนื่อง24 ชั่วโมง
น้ำหนักเครื่องประมาณ 12,000 กิโลกรัม
ระดับการป้องกันโดยรวมของแหล่งจ่ายไฟIP54



ตารางอ้างอิงความหนาตัด


กำลังแสงเลเซอร์ความหนาตัดสูงสุด
เหล็กกล้าคาร์บอน (มม.)สแตนเลส (มม.)อลูมิเนียม (มม.)ทองเหลือง

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
พารามิเตอร์ข้างต้นสำหรับการอ้างอิงเท่านั้น



วัสดุประยุกต์


สแตนเลส, เหล็กคาร์บอน, โลหะผสมเหล็ก, เหล็กซิลิคอน, เหล็กสปริง, แผ่นชุบสังกะสี, แผ่นดอง, แผ่นทองเหลือง, แผ่นทองแดง, แผ่นอลูมิเนียม, ฯลฯ

ภาพรายละเอียด






ชื่อ:ตัวเครื่องและอุปกรณ์เสริม

a.600 ℃การรักษาความร้อนตลอด 24 ชั่วโมงระบายความร้อนในเตาอบการเชื่อมป้องกัน CO2 ที่ถูกต้องเพื่อให้แน่ใจว่าการใช้งาน 20 ปีโดยไม่เสียรูป
b. แกน X / Y / Z แบบซิงโครนัส: แกน Z สามารถวิ่งได้ 150 มม. เหมาะสำหรับการตัดแผ่นโลหะหลายประเภท
c. ที่มีคุณภาพสูงรับประกันความทนทานและบำรุงรักษาง่ายขึ้น

ชื่อ:เซอร์โวมอเตอร์และไดรเวอร์ AC

เซอร์โวมอเตอร์ที่นำเข้า (แกน Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์สองตัว) พร้อมกับตัวลดดาวเคราะห์ที่ซับซ้อนทำให้มั่นใจได้ว่าไดรฟ์ที่มั่นคงแม่นยำและเชื่อถือได้





ชื่อ:เส้นบอกแนวแม่นยำ

ระบบการตัดขั้นสูงกำลังแสงเลเซอร์และการเคลื่อนที่แบบเซอร์โวเหมาะอย่างสมบูรณ์แบบนำเข้าเกียร์ความแม่นยำสูงและระบบขับเคลื่อนชั้นวางโต๊ะทำงานคู่ที่แลกเปลี่ยนได้เพื่อให้มั่นใจถึงความเร็วและความแม่นยำในการประมวลผลที่สูงขึ้น ..

ชื่อ:หัวตัด



หัวตัดแบบไร้สัมผัสนั้นมีฟังก์ชั่นการติดตามความสูงอัตโนมัติและป้องกันการชนซึ่งช่วยปรับปรุงความเร็วในการตัดความเรียบและความแม่นยำในการตัดได้อย่างมากภายใต้กำลังขับเดียวกัน คำหนึ่งคำสามารถเพิ่มประสิทธิภาพการตัดได้





ชื่อ:แหล่งเลเซอร์

ความเร็วที่รวดเร็วเส้นตัดที่มีความแม่นยำสูงและคมตัดที่ราบรื่น

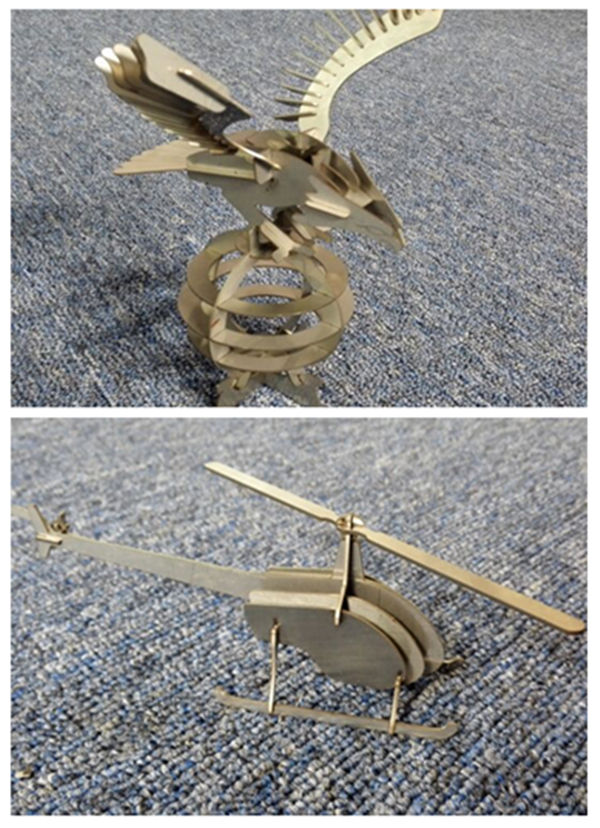

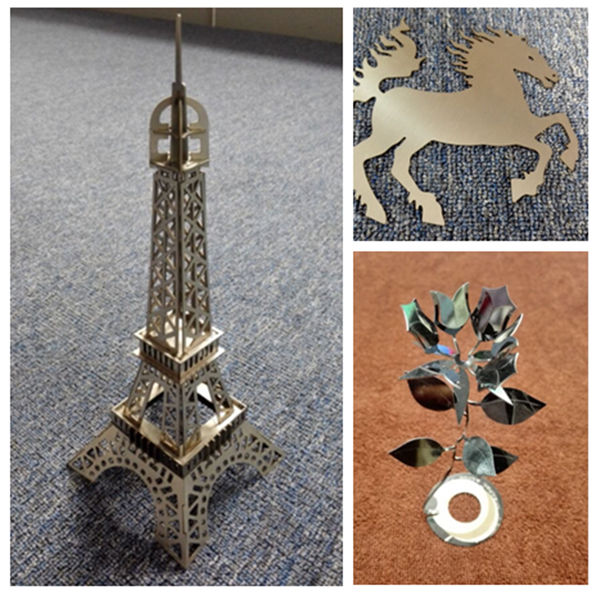

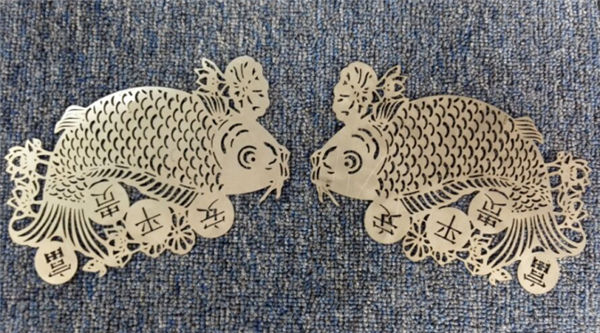

ตัวอย่างการตัด


การอบรม


บริการหลังการขายจากการฝึกอบรมการติดตั้งเครื่อง (3 วิธี):
1. วิดีโอการฝึกอบรมและคู่มือผู้ใช้เป็นภาษาอังกฤษสำหรับการติดตั้งการดำเนินงานการบำรุงรักษาและการแก้ไขปัญหาและคำแนะนำทางเทคนิคที่จะเสนอทางอีเมลโทรสารโทรศัพท์ / whatsapp / skype // และอื่น ๆ เมื่อคุณพบ ปัญหาบางอย่างของการติดตั้งการใช้หรือการปรับ
2. บริษัท ของคุณสามารถจัดให้มีนักเทคโนโลยีมาที่โรงงานของเราเพื่อเรียนรู้ความรู้พื้นฐานของอุปกรณ์และสิ่งจำเป็นในการปฏิบัติการเวลาฝึกอบรมที่เพียงพอประมาณ 3-5 วันเนื้อหาการฝึกอบรมมีดังนี้:
a) การฝึกอบรมซอฟต์แวร์วาดภาพทั่วไป
b) การเปิดและปิดเครื่องฝึกอบรม;
c) ความสำคัญของแผงควบคุมและพารามิเตอร์ซอฟต์แวร์การตั้งค่าช่วงของพารามิเตอร์
d) การทำความสะอาดและบำรุงรักษาเครื่องจักรขั้นพื้นฐาน;
e) การแก้ไขปัญหาทั่วไปเกี่ยวกับฮาร์ดแวร์
f) ข้อควรระวังของการดำเนินงาน
3. บริการฝึกอบรมแบบ door-to-door วีซ่าค่าใช้จ่ายในการเดินทางและที่พักจะเป็นค่าใช้จ่ายของลูกค้า เราควรจัดล่ามให้กับวิศวกรของเราทั้งคู่ในระหว่างการฝึกอบรม เวลาฝึกอบรม: 3-5days

การประกัน


ก) 1 ปีสำหรับทั้งเครื่องสำหรับโลหะเครื่องตัดไฟเบอร์เลเซอร์ (ความเสียหายที่มนุษย์สร้างขึ้นมีการเจรจา)
ข) แหล่งเลเซอร์รับประกัน 2 ปี
c) การบำรุงรักษาตลอดชีวิตและการจัดหาชิ้นส่วนอะไหล่
ง) การฝึกอบรมฟรีสำหรับพนักงานปฏิบัติการ (วิศวกรสามารถไปต่างประเทศเจรจาต่อรองได้)
