small size precision fiber laser cutting machine automatic positioning 800 watt

รายละเอียดสินค้า

รับรอง: ISO9001: 2008

เงื่อนไขการชำระเงินและการจัดส่งสินค้า:

ปริมาณการสั่งซื้อขั้นต่ำ: 1 หน่วย

ราคา: การเจรจาต่อรอง

รายละเอียดบรรจุภัณฑ์: กรณีไม้

เวลาส่ง: 7-15 วัน

ความสามารถในการจัดหา: 2000 หน่วยต่อเดือน

คำอธิบายรายละเอียดผลิตภัณฑ์

ชื่อผลิตภัณฑ์:	Small Size 5050 High Precision Fiber Laser Cutting Machine	กำลังแสงเลเซอร์:	300 วัตต์ถึง 800 วัตต์
พื้นที่ทำงาน:	500 * 500mm	ความเร็วเคลื่อนที่สูงสุด:	60m / นาที
ความแม่นยำของตำแหน่ง:	± 0.01-0.03	อุปทาน Powe:	3 × 380V ± 10% 220V ± 10%
แพคเกจ:	กล่องไม้	การรับประกัน:	1 ปี

This model adopts high-precision linear motor workbench, high precision, fast speed; optional high-precision CCD automatic positioning, automatic calibration. The whole process controlled by automatic computer software, the software interface real-time feedback, timely understanding of the processing status, non-contact processing program, no mechanical stress and deformation, simple operation, high cutting precision.

1, Practical new type patent integrated design, can match with different types or manufacturers of laser source, compact structure reliable, safe, practical and reasonable.
2, Using an optical marble platform, anti-vibration frame design, suitable for high speed movement, high stability.
3, High-precision, with full feedback linear motor workbench, speed is fast; large working area visual precision positioning is optional, automatic precision calibration.
4, The multi-function integrated control, independent research and development of patent software, software automatic control in processing, the software interface real-time feedback, showing all functions and all parts of processing status; non-contact processing mode, no mechanical stress and deformation.

องค์ประกอบ

^#	^ชิ้น	^สเปค	^{ยี่ห้อ}	^{สังเกต}
¹	^{แหล่งเลเซอร์}	^800W	^Maxphotonics
²	^{มอเตอร์เชิงเส้น}
³	^{ตะแกรงแสง}	^{ความละเอียด0.5μm}	^สเปน
⁴	^{คนขับรถ}		^servotronix
⁵	^{กลุ่มแกนสกรู Z}
⁶	^{หัวตัดเลเซอร์}	^BT230
⁷	^{คู่มือการเชิงเส้นที่แม่นยำ}		^Hiwin
⁸	^{หินอ่อน}	^{18001350200}	^{มณฑลซานตง}
⁹	^{ฝาครอบอวัยวะ}	^{มาตรฐาน}
¹⁰	^{วัสดุเครื่องจักรกล}	^{มาตรฐาน}		^{อลูมิเนียมอัลลอยด์การบิน}

พารามิเตอร์

^{ขนาดการทำงาน}		^{500 × 500 (mm)}
^{แม็กซ์ การเร่งความเร็ว}		^1.2g
^{แกน X}	^{แม็กซ์ ความเร็วในการเคลื่อนที่}	^{60m / นาที}
	^{เส้นทาง}	^500mm
	^{ความแม่นยำของตำแหน่ง}	^{± 0.01mm}
	^{ความแม่นยำในการทำซ้ำ}	^{0.004mm ±}
^{แกน Y}	^{แม็กซ์ ความเร็วในการเคลื่อนที่}	^{60m / นาที}
	^{เส้นทาง}	^500mm
	^{ความแม่นยำของตำแหน่ง}	^{± 0.01mm}
	^{ความแม่นยำในการทำซ้ำ}	^{0.004mm ±}
^{แกน Z}	^{เส้นทาง}	^100mm

สภาพการทำงาน

¹	^{อุณหภูมิในการทำงาน}	^{-10 ℃ ~ 45 ℃}
²	^{ปลดปล่อยความชื้น}	^{＜90% ไม่มีคอนเดนเซอร์}
³	^{สิ่งแวดล้อม}	^{ระบายอากาศได้ดีไม่สั่นสะเทือน}
⁴	^{แหล่งจ่ายไฟ}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{พลังงานความถี่}	^50Hz

4. ข้อเสนอเครื่อง
4. 1 ชั้นวางเครื่องจักร adopts โครงสร้างหินอ่อนและระบบตัดเลเซอร์ซีเอ็นซีของสหรัฐ ด้วยการออกแบบแบบบูรณาการผ่านการประมวลผลเครื่องกัดโครงสำหรับตั้งสิ่งของเพื่อให้การเคลื่อนไหวมีความถูกต้องแม่นยำระบบขับเคลื่อนมอเตอร์เชิงเส้นอินเตอร์เฟซที่เป็นมิตรและการทำงานที่มั่นคงในระยะยาว

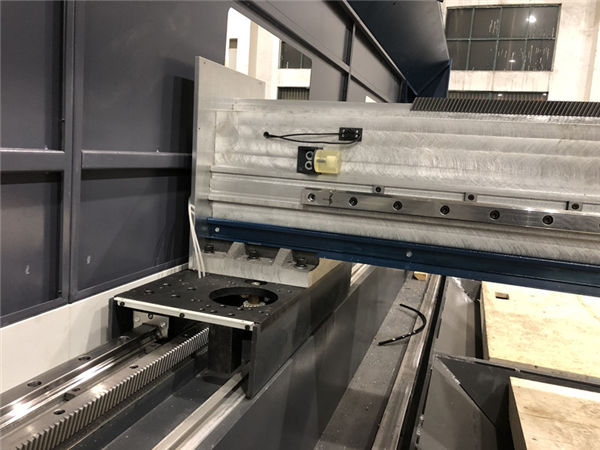

Adopted THK Japan precision linear guide rail, with high accuracy, low abrasion and easy to be assembled or exchanged.4. 2 laser cutting head
หัวตัดเลเซอร์ BT230 (Raytools, ยี่ห้อสวิตเซอร์แลนด์) พร้อมระบบโฟกัสอัตโนมัติ มันสามารถป้องกันวัสดุของเสียจากการตัดที่ผิดเพี้ยน กระจกป้องกันสามารถเก็บและป้องกันต้นทุนชิ้นส่วนออปติคัลที่สำคัญภายในหัวตัดได้ ระบบโฟกัสอัตโนมัติเหมาะสำหรับการประมวลผลแผ่นโลหะที่ไม่แบน เมื่อรวมกับเลเซอร์คุณภาพสูง BT230 สามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมเซรามิก, การแพทย์, เซมิคอนดักเตอร์และอื่น ๆ

^ชิ้น	^{พารามิเตอร์}
^collimation	^100mm
^focus	^125mm
^{optical aperture}	^25mm
^{nozzel (single)}	^{:0.8/1.0/1.5/2.0/2.5/3.0/3.5/4.0mm}
^{lens materials}	^quartz
^{fiber plug}	^QBH
^{Auxiliary pressure}	^{Max. 20bar}
^{น้ำหนัก}	^~1.5Kg

ระบบควบคุม

การใช้งานของคอมพิวเตอร์อุตสาหกรรมคอมพิวเตอร์มืออาชีพอินเตอร์เฟซแบบกราฟิกที่ใช้งานง่ายซอฟต์แวร์ควบคุมการตัดมืออาชีพได้อย่างอิสระสามารถออกแบบความหลากหลายของกราฟิกและข้อความการประมวลผลแบบเรียลไทม์สนับสนุน CAD, CorelDraw และซอฟต์แวร์แผนที่มืออาชีพอื่น ๆ
. การดำเนินการควบคุมคอมพิวเตอร์อุตสาหกรรมคุณภาพสูง
. ระบบตัดซีเอ็นซีที่มีประสิทธิภาพสูงใช้งานง่าย
. ฟังก์ชั่นติดตามอัตโนมัติแกน Z

Applications display

Applied to various metal sheet cutting and punching and other kinds of laser processing, such as hardware, consumer electronics components, various instruments, sheet metal processing industrial cutting; precision cutting and drilling for various metal materials.
