fiber laser engraving machine 10 meter machine body design

รายละเอียดสินค้า

รับรอง: CE
เงื่อนไขการชำระเงินและการจัดส่งสินค้า:
ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: ต่อรองได้
รายละเอียดบรรจุภัณฑ์: 1 * 40GP คอนเทนเนอร์
เวลาส่ง: 30 วัน
เงื่อนไขการชำระเงิน: L / C, D / A, T / T, D / P, Wester N Union

คำอธิบายรายละเอียดผลิตภัณฑ์

การประยุกต์ใช้:	วัสดุโลหะทั้งหมด	ตัดความหนา:	Upto 1mm SS
ประเภทเลเซอร์:	ไฟเบอร์เลเซอร์แท้นำเข้า	ความหนาตัดสูงสุด:	20mm / CS; 10mm / เอสเอส
นาทีของความกว้างของบรรทัด:	0.1mm	ซอฟต์แวร์ควบคุม:	Cypcut
รองรับรูปแบบกราฟิก:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
ความแม่นยำซ้ำ:	+/- 0.03mm	อุณหภูมิในการทำงาน:	0 ° C-45 ° C
โหมดคูลลิ่ง:	น้ำหล่อเย็น	แหล่งเลเซอร์:	IPG / n การ / Raycus / แม็กซ์
แรงดันไฟฟ้า:	AC380V ± 10% 50HZ (60HZ)	พื้นที่ตัด:	3000x1500mm

ใบสมัคร

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

Cut round circle 100-800mm

Project Configration

code	ชิ้น
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

แหล่งกำเนิดแสงเลเซอร์	ไฟเบอร์
ช่วงการตัด (L * W)	10000 mm × 15000 mm
จังหวะเพลา Z	250 มม
แม็กซ์ ความเร็วการวางตำแหน่ง	120 m / นาที
X, Y เพลาแม็กซ์ เร่งความเร็ว	1.0g
รูปแบบการระบายความร้อน	น้ำหล่อเย็น
เลเซอร์ความยาวคลื่น	1070nm
กำลังขับของแหล่งกำเนิดเลเซอร์	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (ไม่จำเป็น)
นาที. ช่องว่างการตัด	≤ 0.1 มม
ความแม่นยำของตำแหน่งของเพลา X, Y และ Z	± 0.03 มม
ความแม่นยำในการกำหนดตำแหน่งซ้ำของเพลา X, Y และ Z	± 0.01 มม
ความหนาของวัสดุตัด (ตามวัสดุ)	0.2 - 25 มม
รุ่นไดร์เวอร์	เซอร์โวมอเตอร์นำเข้า
ความต้องการพลังงาน	380V, 50/60 Hz
อุณหภูมิในการทำงาน	0-45 ℃
เวลาทำงานต่อเนื่อง	24 ชั่วโมง
น้ำหนักเครื่อง	ประมาณ 12,000 กิโลกรัม
ระดับการป้องกันโดยรวมของแหล่งจ่ายไฟ	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	พารามิเตอร์	สังเกต
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20m / นาที
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

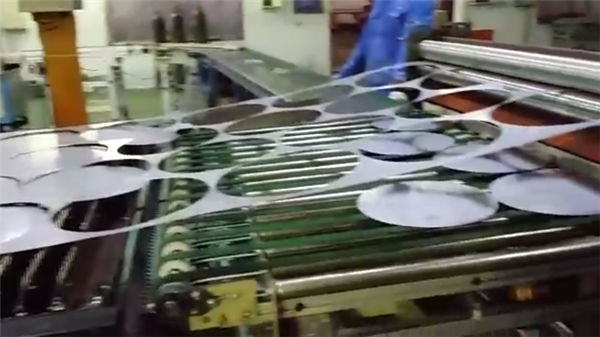

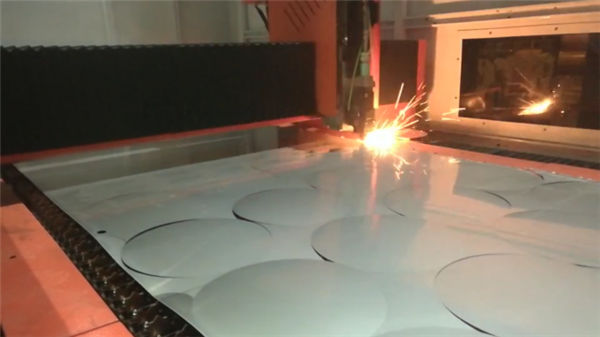

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

ตัวอย่างการตัด

บริการก่อนการขาย

1. ตัดตัวอย่างฟรี
สำหรับตัวอย่างฟรีตัด / ทดสอบกรุณาส่งไฟล์ CAD ของคุณเราจะทำการตัดที่นี่และทำวิดีโอเพื่อแสดงให้คุณเห็นตัดหรือส่งตัวอย่างให้คุณตรวจสอบคุณภาพการตัด
2. การออกแบบเครื่องที่กำหนดเอง
ตามการใช้งานของลูกค้าเราอาจแก้ไขเครื่องของเราตามความสะดวกของลูกค้าและประสิทธิภาพการผลิตสูง

บริการหลังการขาย

A. เครื่องจะมีวิดีโอฝึกอบรมและคู่มือผู้ใช้เป็นภาษาอังกฤษสำหรับการติดตั้งการใช้งานการบำรุงรักษาและการแก้ไขปัญหาและจะต้องให้คำแนะนำทางเทคนิคทางอีเมลแฟกซ์โทรศัพท์โทรศัพท์ skype ….
B. เรานำเสนอช่างไปยังเว็บไซต์ของลูกค้าสำหรับการติดตั้งและการฝึกอบรมลูกค้าจะต้องครอบคลุมวีซ่า, ตั๋ว, ค่าครองชีพในท้องถิ่น
C. ลูกค้าอาจมาที่โรงงานของเราเพื่อรับการฝึกอบรม เราจะเสนอการฝึกอบรมการติดตั้งการใช้งานการแก้ไขปัญหาเครื่องจักรและการบำรุงรักษา
ในระหว่างการฝึกอบรมในเวิร์กช็อปของเราเรามีการฝึกอบรมฟรีและค่าครองชีพ 7 วัน จำกัด 2 คน

การประกัน

a) .1 ปีสำหรับเครื่องทั้งหมด (ความเสียหายที่มนุษย์สร้างขึ้นมีการเจรจาต่อรอง)
b). แหล่งเลเซอร์รับประกัน 2 ปี
c). ตลอดชีวิตการบำรุงรักษาและอะไหล่อุปทาน
d). การฝึกอบรมฟรีสำหรับพนักงานการดำเนินงาน (วิศวกรสามารถไปต่างประเทศเจรจาต่อรองได้)

คำถามที่พบบ่อย

Q1: ฉันจะได้รับเครื่องที่ดีที่สุดสำหรับฉันได้อย่างไร
คุณสามารถบอกให้เราทราบถึงวัสดุที่ใช้ในการทำงานรายละเอียดของงานภาพหรือ vedio เพื่อให้เราสามารถตัดสินได้ว่า จากนั้นเราสามารถให้แบบจำลองที่ดีที่สุดขึ้นอยู่กับประสบการณ์ของเรา

Q2: นี่เป็นครั้งแรกที่ฉันใช้เครื่องชนิดนี้มันใช้งานง่ายหรือไม่?
เราจะส่งคู่มือและคำแนะนำ vedio เป็นภาษาอังกฤษมันสามารถสอนวิธีการใช้งานเครื่อง หากคุณยังไม่สามารถเรียนรู้วิธีการใช้งานเราสามารถช่วยเหลือคุณผ่านซอฟต์แวร์ช่วยเหลือออนไลน์ "Teamviewer" หรือเราสามารถพูดคุยทางโทรศัพท์อีเมลหรือวิธีการติดต่ออื่น ๆ

Q3: หากเครื่องมีปัญหาในสถานที่ของฉันฉันจะทำอย่างไร
เราสามารถส่งชิ้นส่วนฟรีให้คุณในระยะเวลาการรับประกันหากเครื่องมีปัญหาใด ๆ ภายใต้ "การใช้งานปกติ"

Q4: คุณจัดส่งสินค้าสำหรับเครื่องหรือไม่
ใช่เรียนลูกค้าที่เคารพสำหรับราคา FOB หรือ CIF เราจะจัดส่งสินค้าสำหรับคุณ สำหรับราคา EXW ลูกค้าจะต้องจัดส่งสินค้าด้วยตัวเองหรือตัวแทนของพวกเขา
