ที่มีประสิทธิภาพสูง 3d เครื่องตัดท่อทองแดง / 3d เครื่องตัด

ที่มีประสิทธิภาพสูง 3d เครื่องตัดท่อทองแดง / 3d เครื่องตัด

รายละเอียดสินค้า


รับรอง: CE
เงื่อนไขการชำระเงินและการจัดส่งสินค้า:
ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: ต่อรองได้
รายละเอียดบรรจุภัณฑ์: 1 * 20GP ภาชนะ
เวลาส่ง: 30 วัน
เงื่อนไขการชำระเงิน: L / C, D / A, T / T, D / P, Wester N Union, L / C
ความสามารถในการจัดหา: 50sets ต่อเดือน

คำอธิบายรายละเอียดผลิตภัณฑ์


แอพลิเคชัน ::วัสดุโลหะทั้งหมดตัดความหนา:SS ไม่เกิน 10 มม. MS ไม่เกิน 22 ซม
ประเภทเลเซอร์ ::ไฟเบอร์CNC หรือไม่ ::ใช่
คูลลิ่งโหมด ::น้ำหล่อเย็นซอฟต์แวร์ควบคุม ::Cypcut
รองรับรูปแบบกราฟฟิค ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTสถานที่กำเนิด::ประเทศจีน
หมายเลขรุ่น ::TY-3015DGบริการหลังการขายให้ ::วิศวกรพร้อมให้บริการเครื่องจักรต่างประเทศ
ความแม่นยำในการทำซ้ำ ::+ -0.03mmอุณหภูมิในการทำงาน::0 ° C-45 ° C
ความชื้นในการทำงาน ::5%-95%ท่อตัดช่วง:20-130mmx3000mm
แรงดันไฟฟ้า::AC380V ± 10% 50HZ (60HZ)พื้นที่ตัด:มาตรฐาน 3000 * 1500mm, ใหญ่สามารถกำหนดเองได้

คุณสมบัติหลัก


1. ร่างกายเครื่องของเราที่มีโครงสร้างเหล็ก 8mm, 600 ℃การรักษาความร้อน, การเชื่อมที่แม่นยำเพื่อให้แน่ใจว่าการใช้งาน 20 ปีโดยไม่เสียรูป
2. โครงสำหรับตั้งสิ่งของด้วยการหล่อโลหะผสมแมกนีเซียม, ความมั่นคงแข็งแรงโดยไม่เสียรูปเคลื่อนไหวอย่างรวดเร็ว
3. ระบบการสูบบุหรี่แบบมีประสิทธิภาพสูงทั้งสองด้านของตัวเครื่องฝุ่นที่มีการแบ่งส่วนที่แข็งแกร่งและการรวบรวมการสูบบุหรี่จะลดอันตรายต่อผู้ปฏิบัติงาน
4. ความแม่นยำที่นำเข้าหน้าแปลนลดและเซอร์โวมอเตอร์ความเร็วในการทำงานที่รวดเร็ว
5. ใบมีด 70 ใบและแถบเลื่อน 6 อันบนเตียงเครื่องพร้อมใบมีดปิดเพื่อลดการเตือนของเครื่องแถบเลื่อนที่ทำงานร่วมกับกระบอกสูบเพื่ออัปโหลดและดาวน์โหลดแผ่นงานได้อย่างง่ายดาย
6. กล่องโหลดแบบยืดหยุ่นสามารถเปิดได้ทั้งด้านหน้าและด้านข้างซึ่งเหมาะสำหรับสภาพการทำงานของเครื่องจักร

ความได้เปรียบ


1. เปรียบเทียบกับเลเซอร์แบบดั้งเดิมไฟเบอร์เลเซอร์เป็นการป้องกันสิ่งแวดล้อมเพิ่มเติม:
2. การใช้พลังงานที่ต่ำกว่ามาก: ประสิทธิภาพการแปลงด้วยแสงของไฟเบอร์เลเซอร์ 15 เท่าสูงกว่าเลเซอร์แบบดั้งเดิม
3. คุณภาพของจุดเลเซอร์ที่สูงขึ้น: แหล่งกำเนิดแสงเลเซอร์โมดูลเดียว
4. การบริโภคที่ต่ำกว่า: การใช้ไฟฟ้าอยู่ภายใต้ 7KW ต่อชั่วโมง

สเปค


แบบTY-3015DG
แหล่งกำเนิดแสงเลเซอร์ไฟเบอร์
ช่วงการตัด (L * W)3000 มม. × 1,500 มม
จังหวะเพลา Z250 มม
แม็กซ์ ความเร็วการวางตำแหน่ง120 m / นาที
X, Y เพลาแม็กซ์ เร่งความเร็ว1.0g
รูปแบบการระบายความร้อนน้ำหล่อเย็น
เลเซอร์ความยาวคลื่น1070nm


กำลังขับของแหล่งกำเนิดเลเซอร์



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(ไม่จำเป็น)

นาที. ช่องว่างการตัด≤ 0.1 มม
ความแม่นยำของตำแหน่งของเพลา X, Y และ Z± 0.03 มม
ความแม่นยำในการกำหนดตำแหน่งซ้ำของเพลา X, Y และ Z± 0.01 มม
ความหนาของวัสดุตัด (ตามวัสดุ)0.2 - 25 มม
รุ่นไดร์เวอร์เซอร์โวมอเตอร์นำเข้า
ความต้องการพลังงาน380V, 50/60 Hz
อุณหภูมิในการทำงาน0-45 ℃
เวลาทำงานต่อเนื่อง24 ชั่วโมง
น้ำหนักเครื่องประมาณ 12,000 กิโลกรัม
ระดับการป้องกันโดยรวมของแหล่งจ่ายไฟIP54

ภาพรายละเอียด

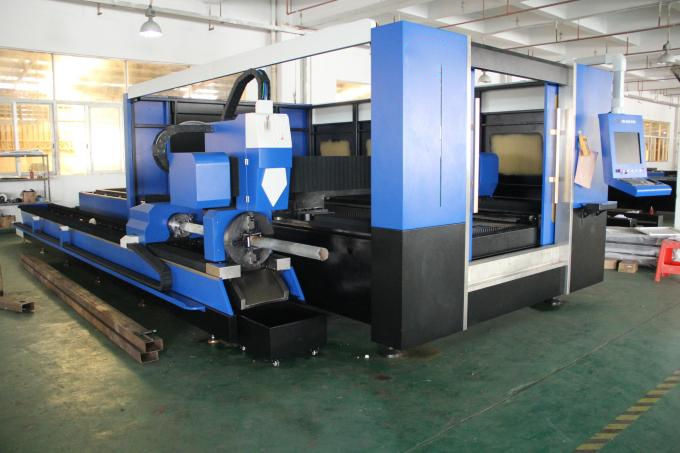

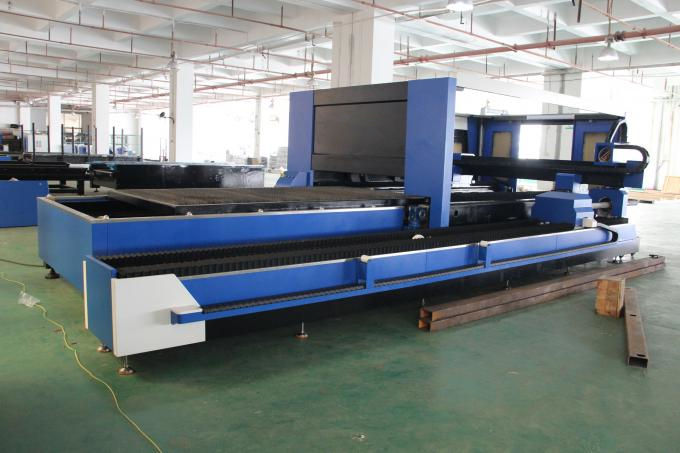

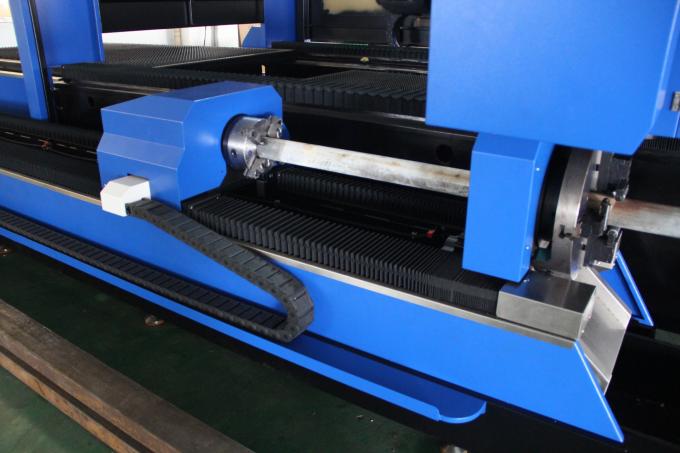

ชื่อ: ตัวเครื่องและอุปกรณ์เสริม

a.600 ℃การรักษาความร้อนตลอด 24 ชั่วโมงระบายความร้อนในเตาอบการเชื่อมป้องกัน CO2 ที่ถูกต้องเพื่อให้แน่ใจว่าการใช้งาน 20 ปีโดยไม่เสียรูป
b. แกน X / Y / Z แบบซิงโครนัส: แกน Z สามารถวิ่งได้ 150 มม. เหมาะสำหรับการตัดแผ่นโลหะหลายประเภท
c. ที่มีคุณภาพสูงรับประกันความทนทานและบำรุงรักษาง่ายขึ้น

ชื่อ:เซอร์โวมอเตอร์และไดรเวอร์ AC

เซอร์โวมอเตอร์ที่นำเข้า (แกน Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์สองตัว) พร้อมกับตัวลดดาวเคราะห์ที่ซับซ้อนทำให้มั่นใจได้ว่าไดรฟ์ที่มั่นคงแม่นยำและเชื่อถือได้

ชื่อ:เส้นบอกแนวแม่นยำ

ระบบการตัดขั้นสูงกำลังแสงเลเซอร์และการเคลื่อนที่แบบเซอร์โวเหมาะอย่างสมบูรณ์แบบนำเข้าเกียร์ความแม่นยำสูงและระบบขับเคลื่อนชั้นวางโต๊ะทำงานคู่ที่แลกเปลี่ยนได้เพื่อให้มั่นใจถึงความเร็วและความแม่นยำในการประมวลผลที่สูงขึ้น ..

ชื่อ:หัวตัด

หัวตัดแบบไร้สัมผัสนั้นมีฟังก์ชั่นการติดตามความสูงอัตโนมัติและป้องกันการชนซึ่งช่วยปรับปรุงความเร็วในการตัดความเรียบและความแม่นยำในการตัดได้อย่างมากภายใต้กำลังขับเดียวกัน คำหนึ่งคำสามารถเพิ่มประสิทธิภาพการตัดได้

ชื่อ:แหล่งเลเซอร์

ความเร็วที่รวดเร็วเส้นตัดที่มีความแม่นยำสูงและคมตัดที่ราบรื่น

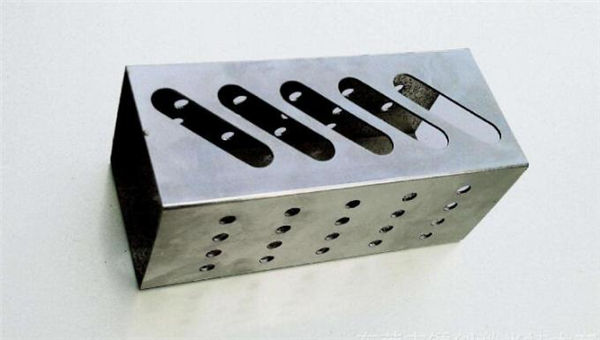

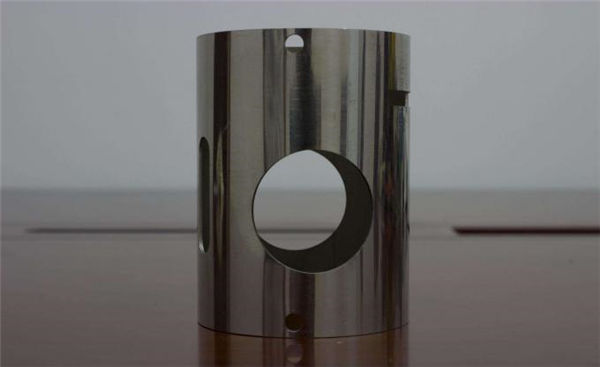

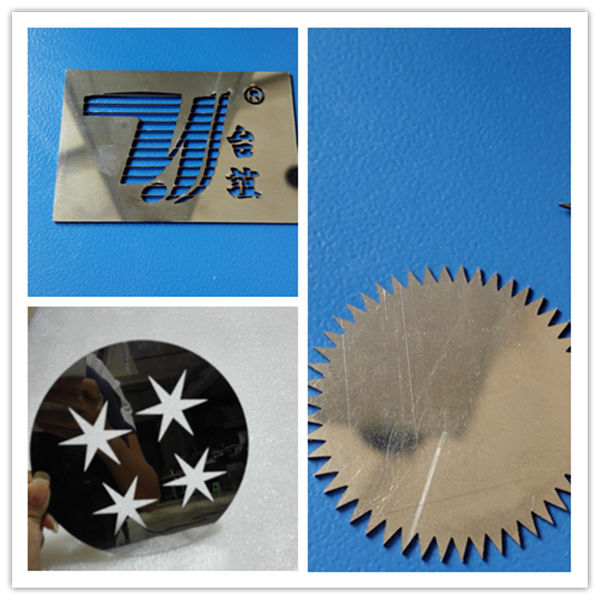

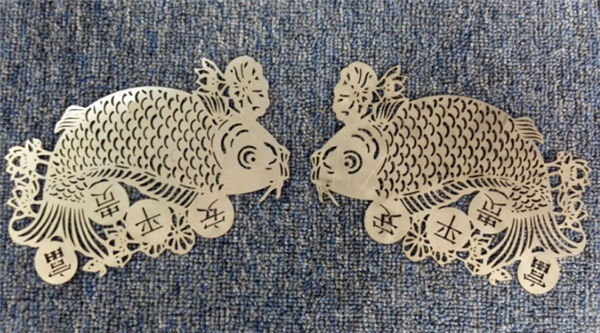

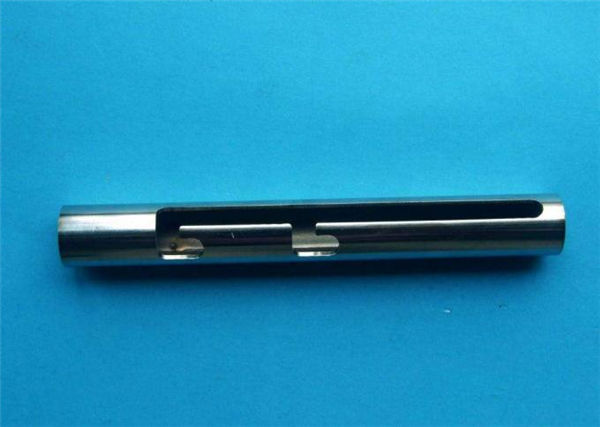

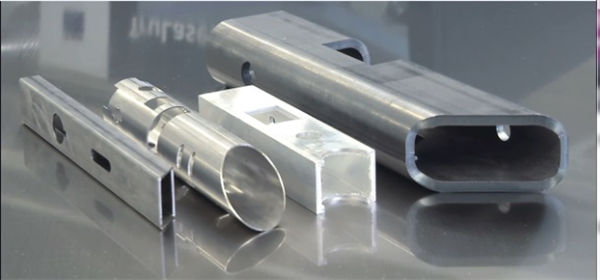

ตัวอย่างการตัด


การอบรม


หลังจากลงนามในสัญญา บริษัท ของคุณสามารถจัดให้มีช่างเทคนิคมาโรงงานของเราเพื่อเรียนรู้ความรู้พื้นฐานของอุปกรณ์และสิ่งจำเป็นในการปฏิบัติการเวลาฝึกอบรมที่เพียงพอประมาณ 1-3 วันเนื้อหาการฝึกอบรมมีดังนี้:
a) การฝึกอบรมซอฟต์แวร์วาดภาพทั่วไป
b) การเปิดและปิดเครื่องฝึกอบรม;
c) ความสำคัญของแผงควบคุมและพารามิเตอร์ซอฟต์แวร์การตั้งค่าช่วงของพารามิเตอร์
d) การทำความสะอาดและบำรุงรักษาเครื่องจักรขั้นพื้นฐาน;
e) การแก้ไขปัญหาทั่วไปเกี่ยวกับฮาร์ดแวร์
f) ข้อควรระวังของการดำเนินงาน

การประกัน


a) .1 ปีสำหรับทั้งเครื่องสำหรับท่อเครื่องตัดไฟเบอร์เลเซอร์ (ความเสียหายที่มนุษย์สร้างขึ้นมีการเจรจา)
b). แหล่งเลเซอร์รับประกัน 2 ปี
c). ตลอดชีวิตการบำรุงรักษาและอะไหล่อุปทาน
d). การฝึกอบรมฟรีสำหรับพนักงานการดำเนินงาน (วิศวกรสามารถไปต่างประเทศเจรจาต่อรองได้)
