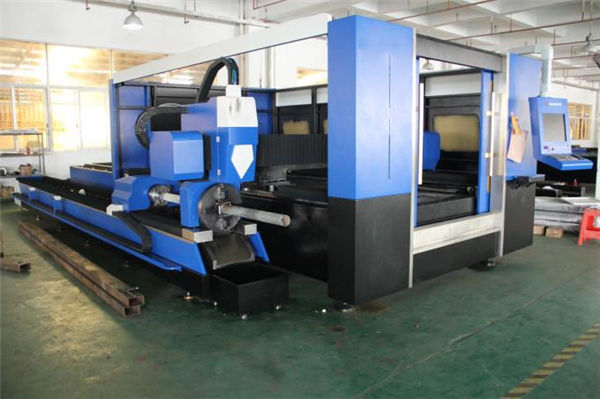

ท่อและแผ่นตัดในหนึ่งเครื่องตัดเลเซอร์ 700-6000w

ท่อและแผ่นตัดในหนึ่งเครื่องตัดเลเซอร์ 700-6000w

รายละเอียดสินค้า


รับรอง: CE
เงื่อนไขการชำระเงินและการจัดส่งสินค้า:
ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: ต่อรองได้
รายละเอียดบรรจุภัณฑ์: 1 * 40FR ภาชนะ
เวลาส่ง: 30 วันสำหรับแผ่นโลหะและท่อเครื่องตัดเลเซอร์
เงื่อนไขการชำระเงิน: L / C, D / A, T / T, D / P, Wester N Union, L / C
ความสามารถในการจัดหา: 50sets ต่อเดือน

คำอธิบายรายละเอียดผลิตภัณฑ์


แอพลิเคชัน ::วัสดุโลหะทั้งหมดตัดความหนา:SS ไม่เกิน 10 มม. MS ไม่เกิน 22 ซม
ประเภทเลเซอร์ ::ไฟเบอร์CNC หรือไม่ ::ใช่
คูลลิ่งโหมด ::น้ำหล่อเย็นซอฟต์แวร์ควบคุม ::Cypcut
รองรับรูปแบบกราฟฟิค ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTสถานที่กำเนิด::ประเทศจีน
หมายเลขรุ่น ::TY-3015JBGบริการหลังการขายให้ ::วิศวกรพร้อมให้บริการเครื่องจักรต่างประเทศ
ความแม่นยำในการทำซ้ำ ::+ -0.03mmอุณหภูมิในการทำงาน::0 ° C-45 ° C
ความชื้นในการทำงาน ::5%-95%ช่วงการประมวลผล:20-130mmx3000mm
แรงดันไฟฟ้า::AC380V ± 10% 50HZ (60HZ)พื้นที่ตัด:มาตรฐาน 3000 * 1500mm, ใหญ่สามารถกำหนดเองได้

ร่างกายเครื่อง


1. ร่างกายเครื่องของเราที่มีโครงสร้างเหล็ก 8mm, 600 ℃การรักษาความร้อน, การเชื่อมที่แม่นยำเพื่อให้แน่ใจว่าการใช้งาน 20 ปีโดยไม่เสียรูป
2. โครงสำหรับตั้งสิ่งของด้วยการหล่อโลหะผสมแมกนีเซียม, ความมั่นคงแข็งแรงโดยไม่เสียรูปเคลื่อนไหวอย่างรวดเร็ว
3. ระบบการสูบบุหรี่แบบมีประสิทธิภาพสูงทั้งสองด้านของตัวเครื่องฝุ่นที่มีการแบ่งส่วนที่แข็งแกร่งและการรวบรวมการสูบบุหรี่จะลดอันตรายต่อผู้ปฏิบัติงาน
4. ความแม่นยำที่นำเข้าหน้าแปลนลดและเซอร์โวมอเตอร์ความเร็วในการทำงานที่รวดเร็ว
5. ใบมีด 70 ใบและแถบเลื่อน 6 อันบนเตียงเครื่องพร้อมใบมีดปิดเพื่อลดการเตือนของเครื่องแถบเลื่อนที่ทำงานร่วมกับกระบอกสูบเพื่ออัปโหลดและดาวน์โหลดแผ่นงานได้อย่างง่ายดาย
6. กล่องโหลดแบบยืดหยุ่นสามารถเปิดได้ทั้งด้านหน้าและด้านข้างซึ่งเหมาะสำหรับสภาพการทำงานของเครื่องจักร

ข้อได้เปรียบของเครื่องไฟเบอร์เลเซอร์


1) คุณภาพลำแสงที่ดีเยี่ยม: เส้นผ่านศูนย์กลางโฟกัสเล็กลงและประสิทธิภาพในการทำงานสูงคุณภาพสูง

2) ความเร็วในการตัดสูง: ความเร็วในการตัดมากกว่า 60m / นาที

3) การทำงานที่มั่นคง: การใช้เลเซอร์ไฟเบอร์นำเข้าโลกอันดับต้น ๆ , ประสิทธิภาพที่มั่นคง, ชิ้นส่วนที่สำคัญสามารถ

สูงถึง 100,000 ชั่วโมง

4) ประสิทธิภาพสูงสำหรับการแปลงอิเล็กทริค: เปรียบเทียบกับเครื่องตัดเลเซอร์ CO2

เครื่องตัดไฟเบอร์เลเซอร์มีประสิทธิภาพการแปลงตาแมวสามครั้ง

5) ค่าใช้จ่ายต่ำและการบำรุงรักษาต่ำ: ประหยัดพลังงานและปกป้องสภาพแวดล้อม อัตราการแปลงอิเล็กทริค

สูงถึง 25-30% ใช้พลังงานไฟฟ้าต่ำเพียงประมาณ 20% -30% ของเลเซอร์ CO2 แบบดั้งเดิม

เครื่องตัด. การส่งผ่านสายไฟเบอร์ไม่จำเป็นต้องสะท้อนเลนส์ประหยัดค่าบำรุงรักษา

6) ใช้งานง่าย: การส่งผ่านสายไฟเบอร์ไม่มีการปรับเส้นทางแสง;

7) เอฟเฟกต์แสงที่มีความยืดหยุ่นสูง: การออกแบบที่กะทัดรัดและง่ายต่อการผลิตตามความต้องการที่ยืดหยุ่น

สเปค


แบบ3015DG
แหล่งกำเนิดแสงเลเซอร์ไฟเบอร์
ช่วงการตัด (L * W)3000 มม. × 1,500 มม
จังหวะเพลา Z250 มม
แม็กซ์ ความเร็วการวางตำแหน่ง120 m / นาที
X, Y เพลาแม็กซ์ เร่งความเร็ว1.0g
รูปแบบการระบายความร้อนน้ำหล่อเย็น
เลเซอร์ความยาวคลื่น1070nm


กำลังขับของแหล่งกำเนิดเลเซอร์



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W / 6000W

(ไม่จำเป็น)

นาที. ช่องว่างการตัด≤ 0.1 มม
ความแม่นยำของตำแหน่งของเพลา X, Y และ Z± 0.03 มม
ความแม่นยำในการกำหนดตำแหน่งซ้ำของเพลา X, Y และ Z± 0.01 มม
ความหนาของวัสดุตัด (ตามวัสดุ)0.2 - 25 มม
รุ่นไดร์เวอร์เซอร์โวมอเตอร์นำเข้า
ความต้องการพลังงาน380V, 50/60 Hz
อุณหภูมิในการทำงาน0-45 ℃
เวลาทำงานต่อเนื่อง24 ชั่วโมง
น้ำหนักเครื่องประมาณ 12,000 กิโลกรัม
ระดับการป้องกันโดยรวมของแหล่งจ่ายไฟIP54



ภาพรายละเอียด

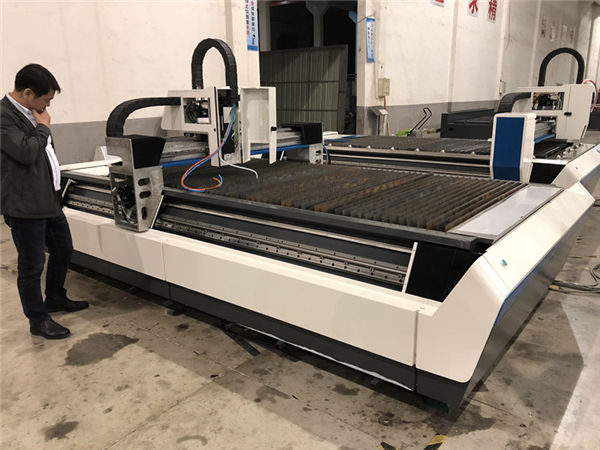

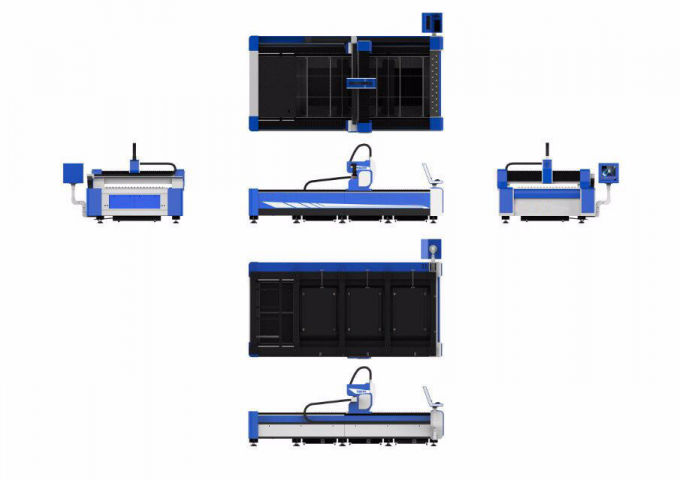

ชื่อ: ตัวเครื่องและอุปกรณ์เสริม

a.600 ℃การรักษาความร้อนตลอด 24 ชั่วโมงระบายความร้อนในเตาอบการเชื่อมป้องกัน CO2 ที่ถูกต้องเพื่อให้แน่ใจว่าการใช้งาน 20 ปีโดยไม่เสียรูป
b. แกน X / Y / Z แบบซิงโครนัส: แกน Z สามารถวิ่งได้ 150 มม. เหมาะสำหรับการตัดแผ่นโลหะหลายประเภท
c. ที่มีคุณภาพสูงรับประกันความทนทานและบำรุงรักษาง่ายขึ้น

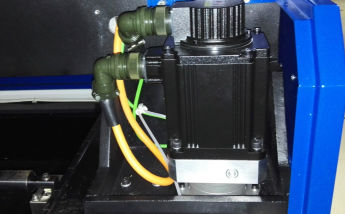

ชื่อ:เซอร์โวมอเตอร์และไดรเวอร์ AC

เซอร์โวมอเตอร์ที่นำเข้า (แกน Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์สองตัว) พร้อมกับตัวลดดาวเคราะห์ที่ซับซ้อนทำให้มั่นใจได้ว่าไดรฟ์ที่มั่นคงแม่นยำและเชื่อถือได้



ชื่อ:เส้นบอกแนวแม่นยำ

ระบบการตัดขั้นสูงกำลังแสงเลเซอร์และการเคลื่อนที่แบบเซอร์โวเหมาะอย่างสมบูรณ์แบบนำเข้าเกียร์ความแม่นยำสูงและระบบขับเคลื่อนชั้นวางโต๊ะทำงานคู่ที่แลกเปลี่ยนได้เพื่อให้มั่นใจถึงความเร็วและความแม่นยำในการประมวลผลที่สูงขึ้น ..

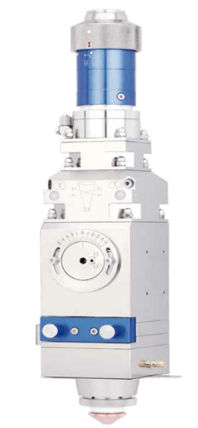

ชื่อ:หัวตัด



หัวตัดแบบไร้สัมผัสนั้นมีฟังก์ชั่นการติดตามความสูงอัตโนมัติและป้องกันการชนซึ่งช่วยปรับปรุงความเร็วในการตัดความเรียบและความแม่นยำในการตัดได้อย่างมากภายใต้กำลังขับเดียวกัน คำหนึ่งคำสามารถเพิ่มประสิทธิภาพการตัดได้

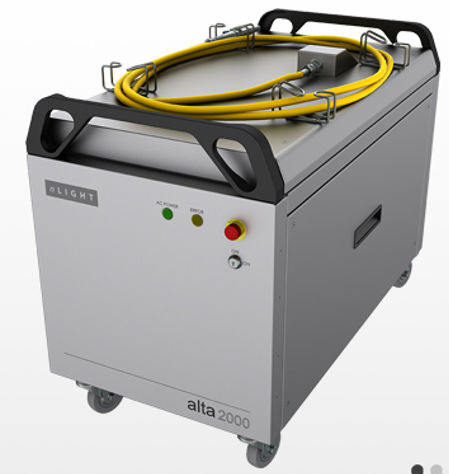

ชื่อ:แหล่งเลเซอร์

ความเร็วที่รวดเร็วเส้นตัดที่มีความแม่นยำสูงและคมตัดที่ราบรื่น



























































































ตัวอย่างการตัด


การอบรม


หลังจากลงนามในสัญญา บริษัท ของคุณสามารถจัดให้มีช่างเทคนิคมาโรงงานของเราเพื่อเรียนรู้ความรู้พื้นฐานของอุปกรณ์และสิ่งจำเป็นในการปฏิบัติการเวลาฝึกอบรมที่เพียงพอประมาณ 1-3 วันเนื้อหาการฝึกอบรมมีดังนี้:

a) การฝึกอบรมซอฟต์แวร์วาดภาพทั่วไป

b) การเปิดและปิดเครื่องฝึกอบรม;

c) ความสำคัญของแผงควบคุมและพารามิเตอร์ซอฟต์แวร์การตั้งค่าช่วงของพารามิเตอร์

d) การทำความสะอาดและบำรุงรักษาเครื่องจักรขั้นพื้นฐาน;

e) การแก้ไขปัญหาทั่วไปเกี่ยวกับฮาร์ดแวร์

f) ข้อควรระวังของการดำเนินงาน

การประกัน


a) .1 ปีสำหรับทั้งเครื่องสำหรับท่อเครื่องตัดไฟเบอร์เลเซอร์ (ความเสียหายที่มนุษย์สร้างขึ้นมีการเจรจา)

b). แหล่งเลเซอร์รับประกัน 2 ปี

c). ตลอดชีวิตการบำรุงรักษาและอะไหล่อุปทาน

d). การฝึกอบรมฟรีสำหรับพนักงานการดำเนินงาน (วิศวกรสามารถไปต่างประเทศเจรจาต่อรองได้)
